Marine Demountable Rubber Stave Bearings:

Sizes and Drawings

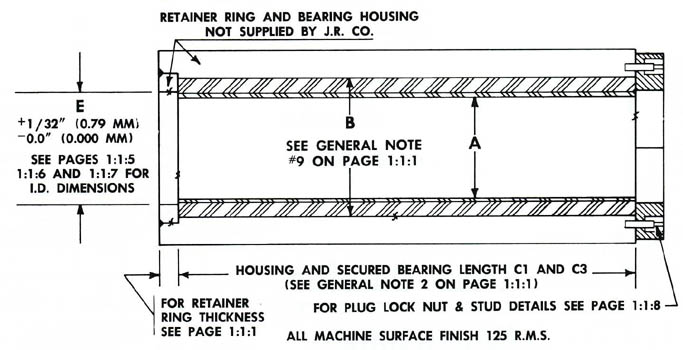

Demountable Stave Propeller Shaft Bearings

Demountable Stave Propeller Shaft Bearings

How to Choose A Propeller or Rudder Shaft Bearing and the Differences Between Bearing Types

Shaft Size Bearing Code Housing Bore C1 (full length) C3 (half length)
A   B C1-secured C3-secured
Inches   Inches Inches Inches
2 1/2 L-0212-0312 x4 3 1/2 10 5
3 L-0300-0412 x4 4 1/2 14 7
3 1/2 L-0312-0412 x4 4 1/2 14 7
4 L-0400-0512 x4 5 1/2 17 8 1/2
4 1/4 L-0414-0512 x4 5 1/2 17 8 1/2
4 1/2 L-0412-0618 x4 6 1/8 19 9 1/2
4 3/4 L-0434-0618 x4 6 1/8 19 9 1/2
5 L-0500-0612 x4 6 1/2 21 10 1/2
5 1/4 L-0514-0612 x4 6 1/2 21 10 1/2
5 1/2 L-0512-0712 x4 7 1/2 23 11 1/2
5 3/4 L-0534-0712 x4 7 1/2 23 11 1/2
6 L-0600-0800 x6 8  25 12 1/2
6 1/4 L-0614-0800 x6 8  25 12 1/2
6 1/2 L-0612-0812 x6 8 1/2 27 13 1/2
6 3/4 L-0634-0812 x6 8 1/2 27 13 1/2
7 L-0700-0914 x6 9 1/4 29 14 1/2
7 1/4 L-0714-0914 x6 9 1/4 29 14 1/2
7 1/2 L-0712-1014 x6 10 1/4 32 16
7 3/4 L-0734-1014 x6 10 1/4 32 16
8 L-0800-1014 x6 10 1/4 32 16
8 1/4 L-0814-1100 x8 11  35 17 1/2
8 1/2 L-0812-1100 x8 11  35 17 1/2
8 3/4 L-0834-1100 x8 11  35 17 1/2
9 L-0900-1134 x8 11 3/4 38 19
9 1/4 L-0914-1134 x8 11 3/4 38 19
9 1/2 L-0912-1134 x8 11 3/4 38 19
9 3/4 L-0934-1234 x8 12 3/4 41 20 1/2
9 L-0900-1234 x8 12 3/4 41 20 1/2
10 1/4 L-1014-1234 x8 12 3/4 41 20 1/2
10 1/2 L-1012-1334 x10 13 3/4 44 22
10 3/4 L-1034-1334 x10 13 3/4 44 22
11 L-1100-1334 x10 13 3/4 44 22
11 1/4 L-1114-1412 x10 14 1/2 47 23 1/2
11 1/2 L-1112-1412 x10 14 1/2 47 23 1/2
11 3/4 L-1134-1412 x10 14 1/2 47 23 1/2
12 L-1200-1512 x10 15 1/2 50 25
12 1/4 L-1214-1512 x10 15 1/2 50 25
12 1/2 L-1212-1512 x10 15 1/2 50 25
12 3/4 L-1234-1614 x10 16 1/4 53 26 1/2
13 L-1300-1614 x10 16 1/4 53 26 1/2
13 1/4 L-1314-1614 x10 16 1/4 53 26 1/2
13 1/2 L-1312-1714 x12 17 1/4 56 28
13 3/4 L-1334-1714 x12 17 1/4 56 28
14 L-1400-1714 x12 17 1/4 56 28
14 1/4 L-1414-1814 x12 18 1/4 59 29 1/2
14 1/2 L-1412-1814 x12 18 1/4 59 29 1/2
14 3/4 L-1434-1814 x12 18 1/4 59 29 1/2
15 L-1500-1900 x12 19  62 31
15 1/4 L-1514-1900 x12 19  62 31
15 1/2 L-1512-1900 x12 19  62 31
15 3/4 L-1534-2000 x12 20  65 32 1/2
16 L-1600-2000 x12 20  65 32 1/2
16 1/4 L-1614-2000 x12 20  65 32 1/2
16 1/2 L-1612-2012 x12 20 1/2 68 34
16 3/4 L-1634-2012 x12 20 1/2 68 34
17 L-1700-2012 x12 20 1/2 68 34
17 1/4 L-1714-2114 x14 21 1/4 71 25 1/2
17 1/2 L-1712-2114 x14 21 1/4 71 35 1/2
17 3/4 L-1734-2114 x14 21 1/4 71 35 1/2
18 L-1800-2200 x14 22  74 37
18 1/4 L-1814-2200 x14 22  74 37
18 1/2 L-1812-2200 x14 22  74 37
18 3/4 L-1834-2234 x14 22 3/4 77 38 1/2
19 L-1900-2234 x14 22 3/4 77 38 1/2
19 1/4 L-1914-2234 x14 22 3/4 77 38 1/2
19 1/2 L-1912-2312 x14 23 1/2 80 40
19 3/4 L-1934-2312 x14 23 1/2 80 40
20 L-2000-2312 x14 23 1/2 80 40
20 1/4 L-2014-2414 x14 24 1/4 83 41 1/2
20 1/2 L-2012-2414 x14 24 1/4 83 41 1/2
20 3/4 L-2034-2414 x14 24 1/4 83 41 1/2
21 L-2100-2500 x16 25  86 43
21 1/4 L-2114-2500 x16 25  86 43
21 1/2 L-2112-2500 x16 25  86 43
21 3/4 L-2134-2534 x16 25 3/4 89 44 1/2
22 L-2200-2534 x16 25 3/4 89 44 1/2
22 1/4 L-2214-2534 x16 25 3/4 89 44 1/2
22 1/2 L-2212-2612 x16 26 1/2 92 46
22 3/4 L-2234-2612 x16 26 1/2 92 46
23 L-2300-2612 x16 26 1/2 92 46
23 1/4 L-2314-2714 x16 27 1/4 95 47 1/2
23 1/2 L-2312-2714 x16 27 1/4 95 47 1/2
23 3/4 L-2334-2714 x16 27 1/4 95 47 1/2
24 L-2400-2800 x18 28  98 49
24 1/4 L-2414-2800 x18 28  98 49
24 1/2 L-2412-2800 x18 28  98 49
24 3/4 L-2434-2834 x18 28 3/4 101 50 1/2
25 L-2500-2834 x18 28 3/4 101 50 1/2
25 1/4 L-2514-2834 x18 28 3/4 101 50 1/2
25 1/2 L-2512-2912 x20 29 1/2 104 52
25 3/4 L-2534-2912 x20 29 1/2 104 52
26 L-2600-2912 x20 29 1/2 104 52
26 1/4 L-2614-3014 x20 30 1/4 107 53 1/2
26 1/2 L-2612-3014 x20 30 1/4 107 53 1/2
26 3/4 L-2634-3014 x20 30 1/4 107 53 1/2
27 L-2700-3100 x20 31  110 55
27 1/4 L-2714-3100 x20 31  110 55
27 1/2 L-2712-3100 x20 31  110 55
27 3/4 L-2734-3134 x20 31 3/4 113 56 1/2
28 L-2800-3134 x20 31 3/4 113 56 1/2
28 1/4 L-2814-3134 x20 31 3/4 113 56 1/2
28 1/2 L-2812-3212 x20 32 1/2 116 58
28 3/4 L-2834-3212 x20 32 1/2 116 58
29 L-2900-3212 x20 32 1/2 116 58
29 1/4 L-2914-3314 x22 33 1/4 119 59 1/2
29 1/2 L-2912-3314 x22 33 1/4 119 59 1/2
29 3/4 L-2934-3314 x22 33 1/4 119 59 1/2
30 L-3000-3400 x22 34  122 61
30 1/4 L-3014-3400 x22 34  122 61
30 1/2 L-3012-3400 x22 34  122 61
30 3/4 L-3034-3434 x22 34 3/4 125 62 1/2
31 L-3100-3434 x22 34 3/4 125 62 1/2
31 1/4 L-3114-3434 x22 34 3/4 125 62 1/2
31 1/2 L-3112-3512 x24 35 1/2 128 64
31 3/4 L-3134-3512 x24 35 1/2 128 64
32 L-3200-3512 x24 35 1/2 128 64
32 1/4 L-3214-3614 x24 36 1/4 131 65 1/2
32 1/2 L-3212-3614 x24 36 1/4 131 65 1/2
32 3/4 L-3234-3614 x24 36 1/4 131 65 1/2
33 L-3300-3700 x24 37  134 67
33 1/4 L-3314-3700 x24 37  134 67
33 1/2 L-3312-3700 x24 37  134 67
33 3/4 L-3334-3734 x24 37 3/4 137 68 1/2
34 L-3400-3734 x24 37 3/4 137 68 1/2
34 1/4 L-3414-3734 x24 37 3/4 137 68 1/2
34 1/2 L-3412-3812 x26 38 1/2 140 70
34 3/4 L-3434-3812 x26 38 1/2 140 70
35 L-3500-3812 x26 38 1/2 140 70
35 1/4 L-3514-3914 x26 39 1/4 143 71 1/2
35 1/2 L-3512-3914 x26 39 1/4 143 71 1/2
35 3/4 L-3534-3914 x26 39 1/4 143 71 1/2
